SYSTEM TM 102HI
System YAWAL TM 102HI jest dedykowany dla budownictwa energooszczędnego i pasywnego. Sprawdzi się zarówno w budynkach użyteczności publicznej, jak również w zabudowie mieszkaniowej.
Jest to rozbudowany system profili aluminiowych służący do wykonywania nowoczesnych typów okien, drzwi i witryn wymagających wysokiej izolacji termicznej. Nowatorska konstrukcja skrzydła okiennego z zastosowanym izolatorem ustawionym pod kątem w stosunku do obudowy zapewnia korzystny układ sił w profilu. Pozwoliło to na uzyskanie profili o wysokiej wytrzymałości umożliwiających tworzenie konstrukcji o dużych gabarytach i ciężarze. W ramach systemu oferujemy szeroki zakres szklenia oraz możliwość montażu wszystkich typów szyb dwu- i trzy-komorowych dostępnych na rynku.
Aby sprostać coraz większym oczekiwaniom w zakresie izolacyjności termicznej Yawal opracował system TM 102HI dedykowany dla budownictwa pasywnego i energooszczędnego - Uw od 0,4 W/(m2K). TM 102HI spełnia najwyższe wymagania w zakresie wytrzymałości, jakości i estetyki kształtowanych obiektów. Trwała i szczelna konstrukcja systemu znacząco ogranicza dostęp chłodnego powietrza do wnętrza budynku zimą, a latem chroni przed nadmiernym jego nagrzewaniem.
Zalety systemu
• możliwość wykorzystania pełnej gamy okuć dostępnych na rynku: nawierzchniowych ALU, rowek typu PCV, ukryte zawiasy, klamki trzpieniowe o dowolnym kształcie, klamki nierdzewne,
• doskonały poziom energooszczędności oraz bardzo wysoka wodoszczelność dzięki zastosowaniu innowacyjnej konstrukcji uszczelki centralnej,
• nowoczesny design profili zatrzaskowych w połączeniu z nowymi uszczelkami - możliwość uzyskania jednej płaszczyzny na linii aluminium – uszczelka,
• możliwość wykonania profilu odwracającego szklenie,
• możliwość tworzenia konstrukcji o dużych powierzchniach,

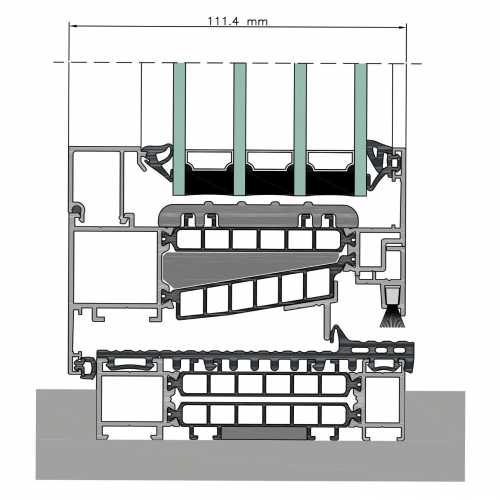

• możliwość wykonania drzwi balkonowych z niskim progiem,
• możliwość wykonania okna z ruchomym słupkiem,
• dodatkowa izolacja wiatroszczelna dzięki zastosowaniu uszczelki na styku listwy szklącej i profilu,
• możliwość łączenia z innymi systemami Yawal.
Parametry techniczne
| Przepuszczalność powietrza | klasa 4 (600 Pa) |
| Wodoszczelność | klasa AE1800 (1800 Pa) |
| Współczynnik przenikania ciepła | Uf = od 0,45 W/m2K |
| Izolacyjność akustyczna | 39÷48 dB wg PN-EN ISO 140-3 |
| Odporność na włamanie | RC2 |
| Odporność na obciążenie wiatrem | klasa C5 (2000 Pa) |
CHARAKTERYSTYKA SYSTEMU

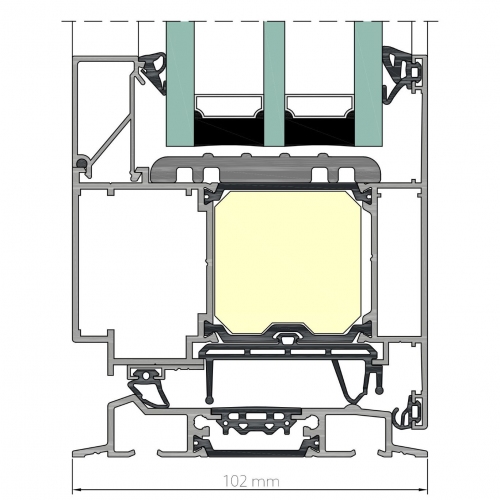

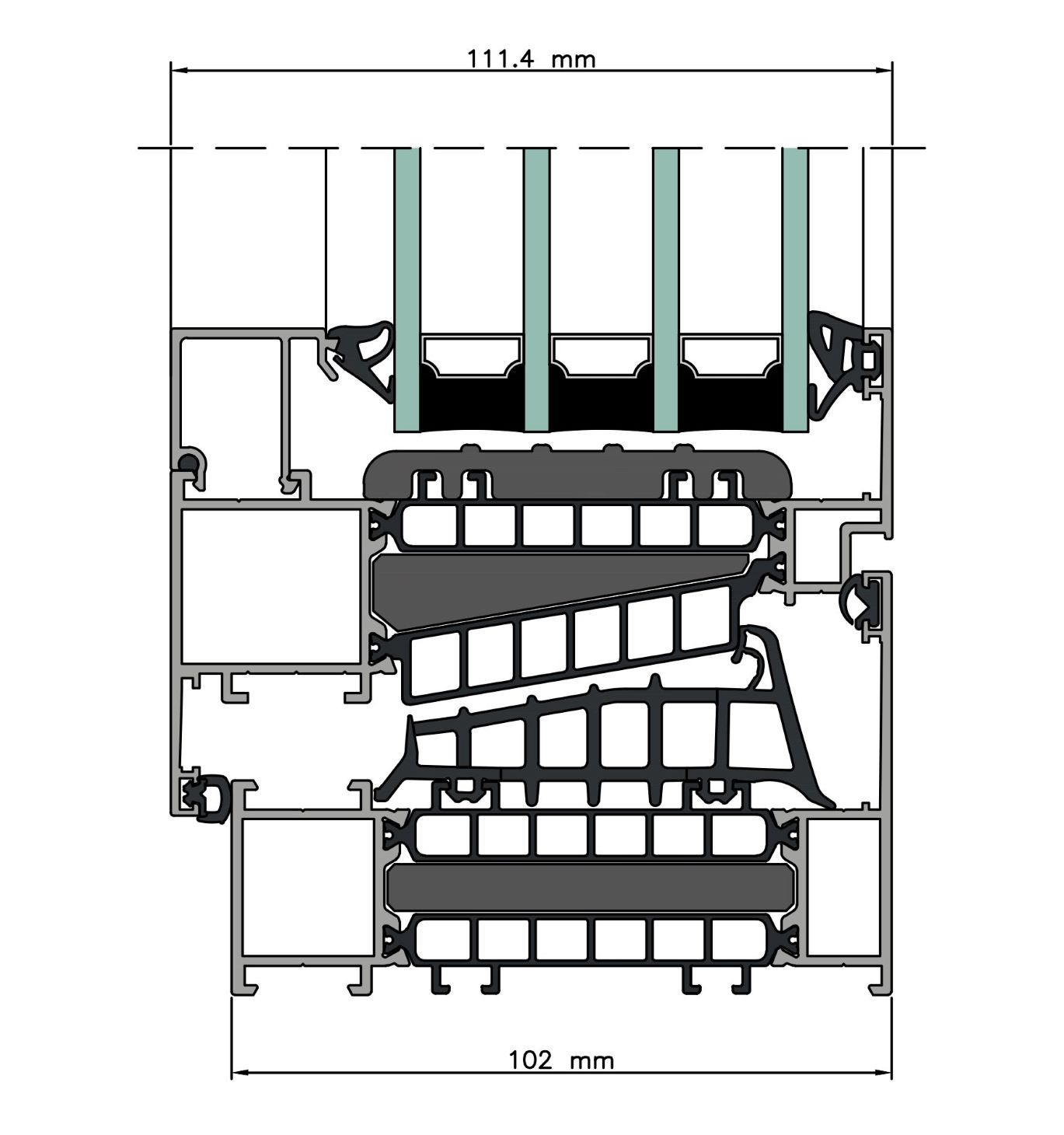

| Głębokość konstrukcyjna okna | Profil ościeżnicy 102 mm Profil skrzydła 111,4 mm |
| Dopuszczalne grubości wypełnień | Profil ościeżnicy 35÷69 mm Profil skrzydła 44÷72 mm |
| Maksymalny ciężar skrzydła | Okna 180 kg Drzwi 250 kg |
| Maksymalne wymiary | Drzwi - jednoskrzydłowe: 1400 mm x 3000 mm (szer. x wys.) - dwuskrzydłowe: 2400 mm x 3000 mm (szer. x wys.) |
