SYSTEM TM 77HI

System TM 77HI to bezpieczne i innowacyjne rozwiązanie pozwalające na uzyskanie doskonałych parametrów izolacyjności cieplnej, akustycznej, ochrony przed wiatrem i wodą oraz bezpieczeństwa.

Dzięki zastosowaniu przekładek pomiędzy profilami aluminiowymi uzyskano doskonałe wartości izolacyjności termicznej. Rolę izolacji termicznej spełniają dedykowane do systemu komorowe izolatory termiczne wraz z wypełnieniem.

Pobierz Ulotka TM77HI (5.38 MB)

Zalety systemu

• możliwość znacznego zmniejszenia kosztów ogrzewania,
• możliwość stworzenia konstrukcji o dużych powierzchniach pozwalających na nowoczesne aranżacje elewacji oraz wnętrz,
• kompatybilność z gamą elementów okuć i sterowania,
• możliwość realizacji nowoczesnych rozwiązań konstrukcji w różnych konfiguracjach i układach,
• możliwość uzyskania doskonałej wartości współczynnika przenikania ciepła na poziomie Uf = 0,8÷1,5 W/m²K dzięki zastosowaniu w systemie unikalnych rozwiązań izolacyjności termicznej,

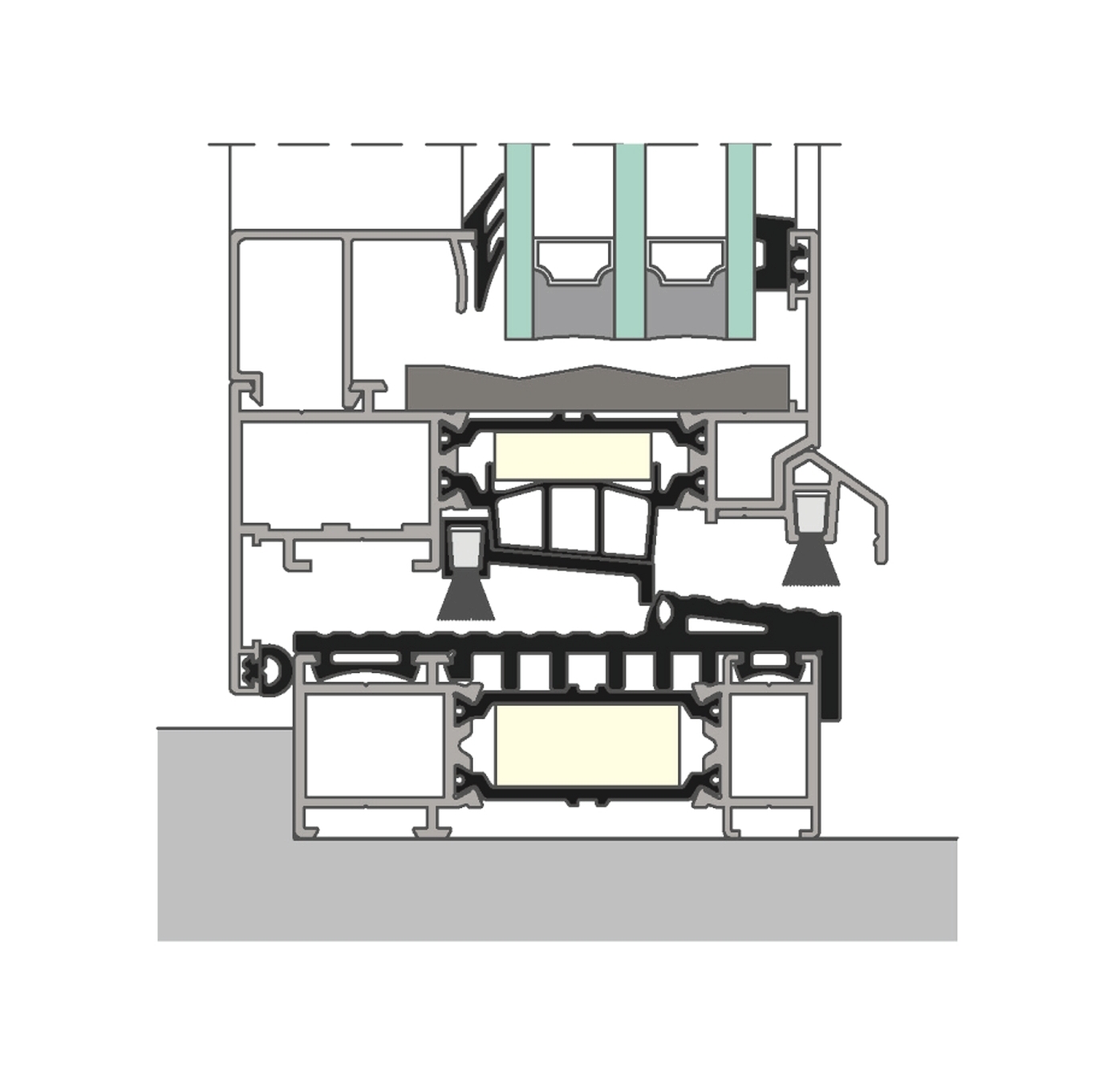

• możliwość wykonania drzwi balkonowych z niskim progiem,
• możliwość łączenia z innymi systemami Yawal.

Parametry techniczne

	TM 77HI OKNA	TM 77HI DRZWI
Przepuszczalność powietrza	klasa 4 wg PN 12207	klasa 4 wg PN-EN 12207
Wodoszczelność	E1650 wg PN-EN 12208	E900 wg PN-EN 12208
Współczynnik przenikania ciepła	Uf =0,8÷1,4 W/m2K wg PN-EN ISO 10077-2	Uf = 0,9÷1,5 W/m2K wg PN-EN ISO 10077-2
Izolacyjność akustyczna	39÷48 dB wg PN-EN ISO 140-3	36÷45 dB wg PN-EN ISO 140-3
Odporność na włamanie	RC2, RC3, RC4	RC2, RC3

CHARAKTERYSTYKA SYSTEMU

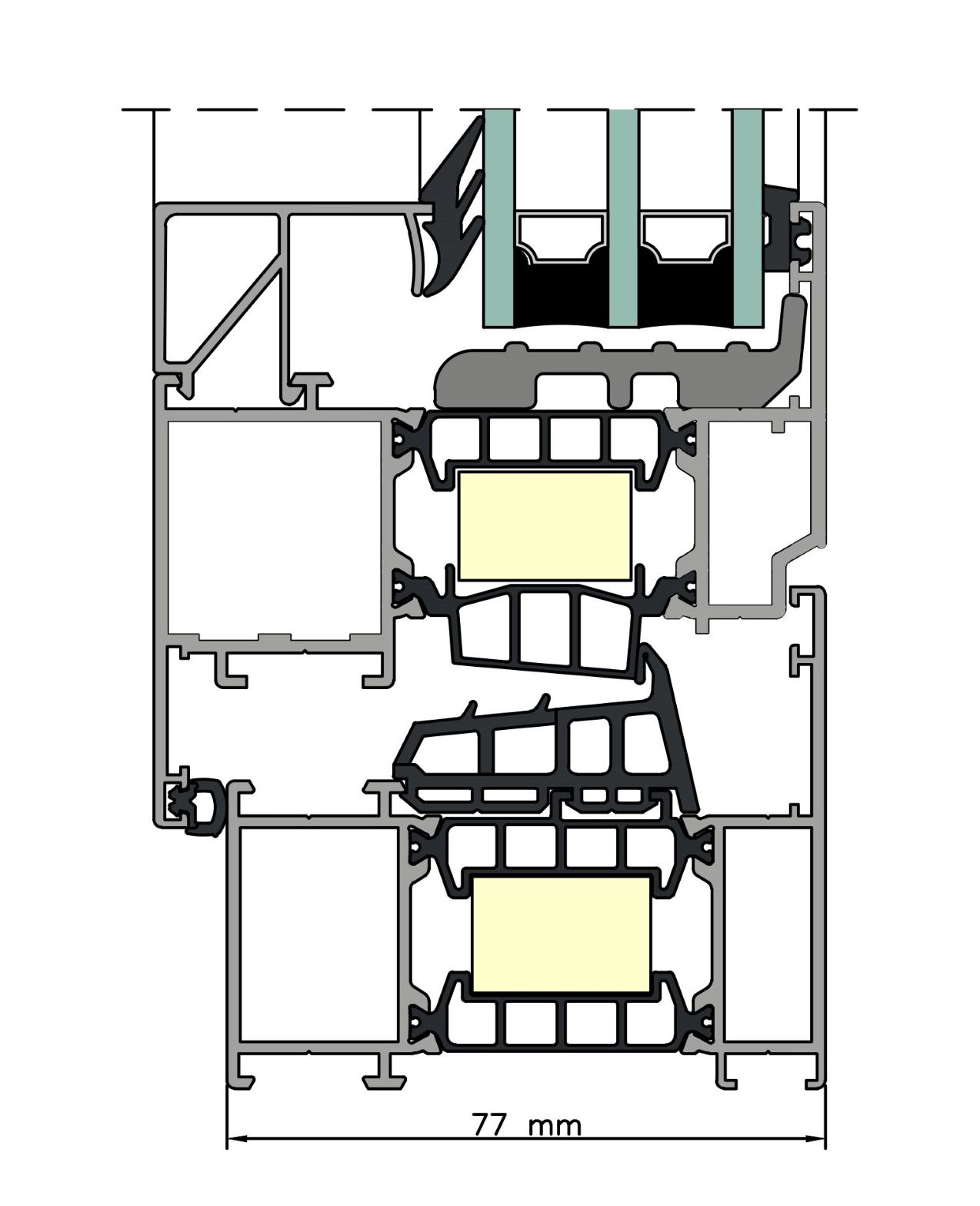

Głębokość konstrukcyjna okna	Profil ościeżnicy 77 mm Profil skrzydła 86,4 mm

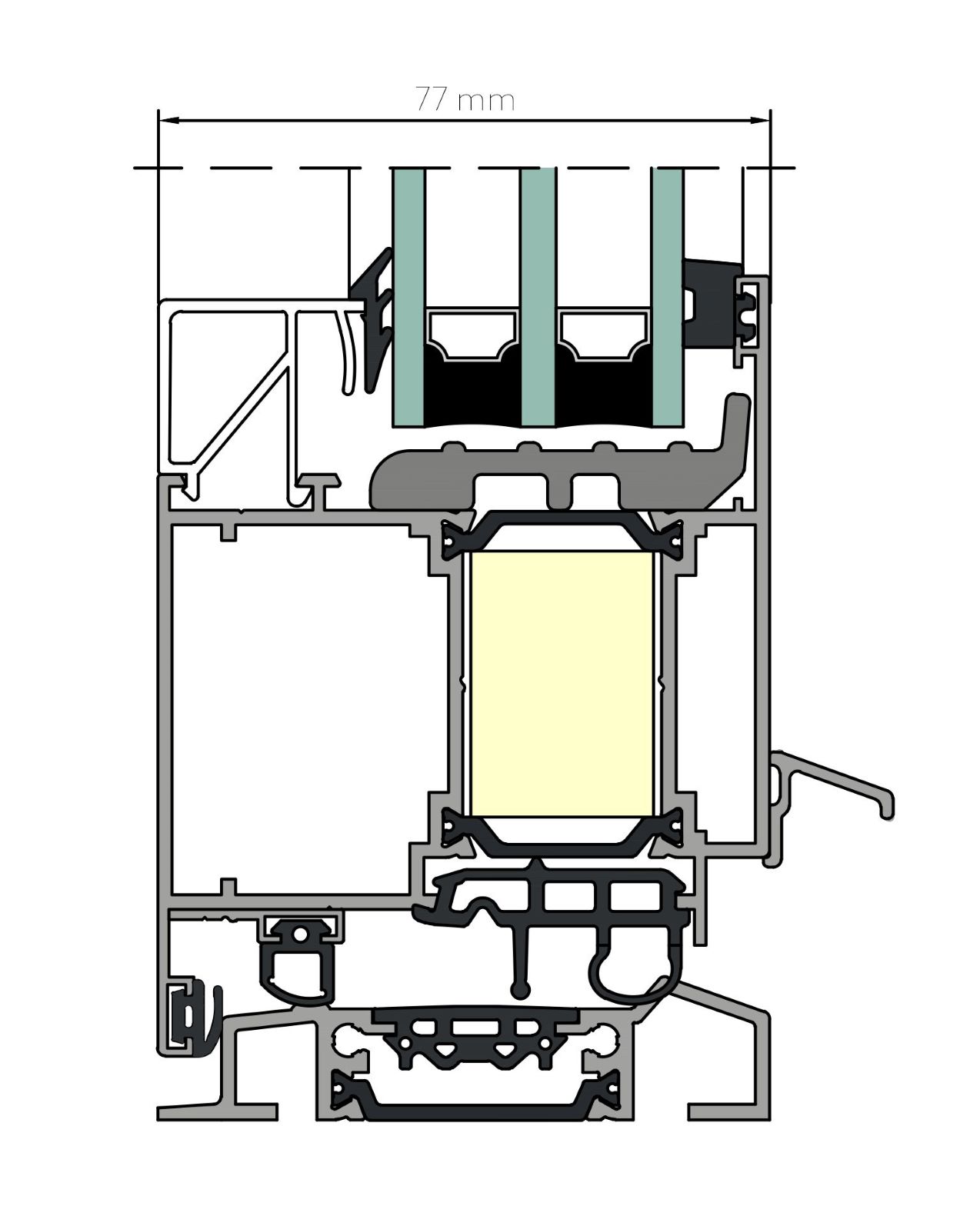

Głębokość konstrukcyjna drzwi	Profil ościeżnicy 77 mm Profil skrzydła 77 mm
Grubość szyby dla okna	Profil ościeżnicy 19÷61 mm Profil skrzydła 28÷67 mm
Maksymalny ciężar skrzydła	Okna 180 kg Drzwi 250 kg
Maksymalne wymiary	Okna - jednoskrzydłowe: 1300 mm x 3000 mm (szer. x wys.) - dwuskrzydłowe: 2600 mm x 2200 mm (szer. x wys.) Drzwi - jednoskrzydłowe: 1593 mm x 2235 mm (szer. x wys.) oraz 1103 mm x 3085 mm (szer. x wys.) oraz 1257 mm x 2400 mm (szer. x wys.) - dwuskrzydłowe: 2400 mm x 2400 mm (szer. x wys.) - dwuskrzydłowe z doświetlami i nadświetlami: 4200 mm x 2700 mm (szer. x wys.); (drzwi 1922 mm x 2200 mm szer. x wys.)
